GDS-3000示波器在開關电源（SMPS）的測量應用

作者：admin      时间：2020年05月08日

• 開關电源（Switching Mode Power Supply）的主要用途是将电力公司所提供的高壓、低穩定的交流电源，轉換成适合各種电子产品使用的低壓、穩定性較好的直流电源。SMPS可廣泛應用在电腦、辦公室自動化設備、工業控制設備、通訊設備等。以目前的應用及趨勢，朝體積小，重量輕、轉換率高的開關电源将会是應用主流。

• 設計一个開關电源，需要評估開關电源一次測的質量。實際供电电壓和电流波形不是理想的正弦波，而是包括失真及其它异常的現象。这種异常影响功率消耗、效率和可靠性，因此衡量电源質量是非常重要的。CDS-3000电源分析软件除了計算基礎的參數，如視在功率（Apparent Power)有效功率（True Power)、无功功率（Reac tivepower）與功率因子（Power Factor）外（图1)，亦包含其它丰富的參數可供使用者用来判别电源質量的優劣（图2)

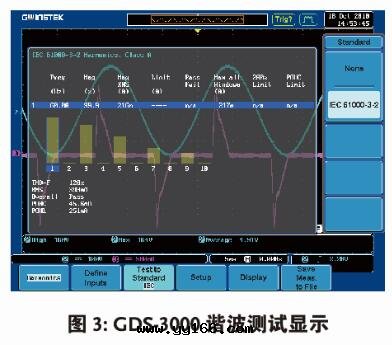

• 理想的交流电源應是純正的弦波波形，若負载是線性負载的話，其电流也会是純正弦波，不会有失真現象。但若負载是非線性負载，例如整流性負载，电流波形就会失真。若电壓頻率是50Hz，将失真的电流經傅立葉轉換分析後，可将其电流組成分解为除了基頻(50Hz）外、倍頻（l00Hz、l50Hz）成份的組合。其倍頻的成份就稱为諧波。由于近年来整流性負载的大量使用，造成大量的諧波电流的出現，也间接污染了市电。所以会有IEC61000-3-2这个法規的實施,来确保市电电壓的純正。GDS-3000 諧波測试包含了業界的标準IEC61000-3-2(图3)

• 開關电源輸出的整體噪聲可以被視为是具有漣波和噪聲的組合。漣波是開關电源的充放电所造成的电壓波動事件。漣波波形代表輸入和輸出电容的充放电效應，增加輸入和／或輸出电容值可以降低漣波的影响。高頻的噪聲尖峰發生在电源的開啟和關閉时，当噪聲發生在一个較高的頻率时，噪聲尖峰极易受探棒或實验室設置的影响。相較于其它示波器的电源測量功能僅能測量 Ripple ,GDS-3000 通过自行研發技術，還能測量电源的 Noise ，讓使用者更能完整的預測电源的實際狀况，做出更精确的評估（見图 5 ）。其測量示意图可參考图 4.

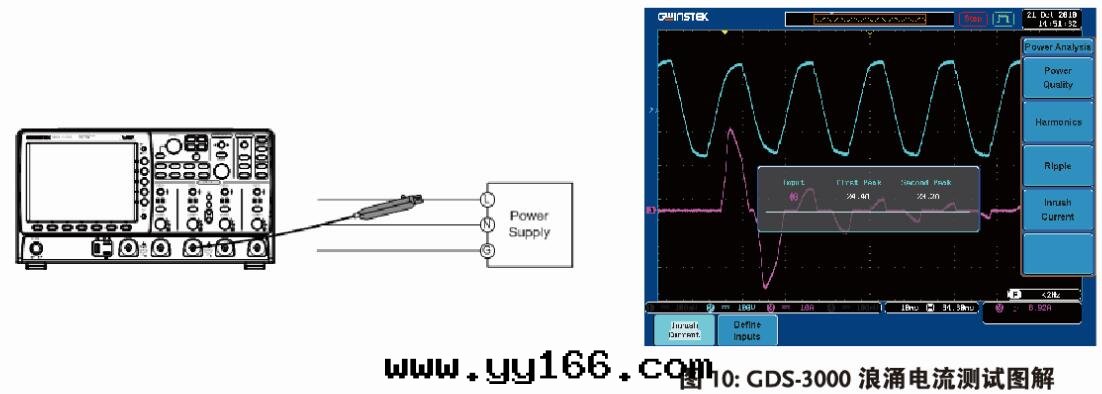

• 湧电流可視为：当開關电源第一次啟動时流入电子裝置瞬间最大的輸入电流。此瞬间浪湧的电流測量，目的在确認电源供應器的輸入电容的充电电流不会超过最大額定电流或超过輸入端的組件可承受的最大电流。 GDS-3000 的电源分析软件，通过一階浪湧电流（ First peak ）的計算，可讓設計者可以輕松地選择保险丝規格，省去手動計算的耗时與錯誤。而除了一階浪湧电流的計算外，固緯獨創的第二階浪湧电流觀測，讓使用者更可清晰地觀測待測物開機时瞬间的變化（見图 7 ）。其測量示意图如图 6 所示。

• 固緯 GDS-3000 示波器，搭配电源分析软件包含了完整的电源質量分析、諧波分析測试、漣波測试和浪湧电流測试，可取代傳統使用示波器外加功率計的效能，为您在提供完整的工具的前提下，減少您所需投入的成本。
