产品概述：

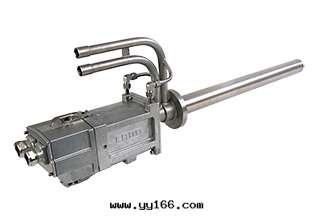

NIR-Borescope-640（NIR-B-640）可在 600 至 2000°C（1112 至 3632°F）的温度範圍內进行測量，并提供高分辨率的热图像和實时、连續、高精度的温度读數。它采用新的宽動态範圍成像技術，可在整个宽温度範圍內提供高精度的温度读數，并準确、连續地繪制熔爐和原料的温度曲線。
NIR-B-640 采用先进的近紅外光譜濾波技術，可穿透爐內气體提供清晰視图，可在熔爐的整个使用壽命內采集、存儲并顯示高精度的温度測量點數據。先进的近紅外光譜濾波系統可穿透爐內气體提供清晰視图，并在熔爐的整个使用壽命內采集、存儲并顯示高精度的温度測量點數據。
当與可分析一大段时间內的數據趨勢的图像和數據處理软件結合使用时，NIR-B-640 是水泥窯和旋風爐、加热爐、连續鑄造（1 区）、热處理和退火爐的理想選择。NIR-B-640 是 AMETEK Land 的一个热成像解決方案，可延长熔爐壽命、優化产量、減少能耗并提高爐料温度。
功能特點：
宽測量範圍
NIR-B-640 采用 AMETEK Land 的宽動态範圍成像技術，可以在一幀或一张图像中準确測量“冷”和“热”区域。这樣可以監控整个过程，而无需在運行期间切換到不同的温度範圍。
多視图区域
高分辨率图像與廣角視野（90°）相結合，可同时对通道中的多个区域进行成像和測量。通过先进的數字通信，可以在位于安全区的控制室內實时查看图像和數據。
成像软件
熔爐性能可以通过 IMAGEPro 热成像软件包来監控和優化。通过實时校正，可輕松識别冷热区域并發現加热不均勻。
技術參數：
|
測量範圍： |
600 - 2000 °C / 1112 - 3632 °F |
|
像素分辨率： |
640 x 480 |
|
光譜响應： |
1 μm |
|
幀速率： |
7.5 fps（全幀模式） |
|
探測器： |
FPA - 半導體 |
|
光学（HFOV x VFOV)： |
90° x 67.5° |
|
光学（IFOV）： |
2.4 毫弧度（90°） |
|
对焦範圍： |
1 m 至无限大 |
|
探針直徑： |
Ø 61mm / Ø 2.4” |
|
探針长度： |
305、610 或 915 mm（12”、24”或 36”） |
|
附件： |
可選择 3”ANSI 150 RF 法蘭和垫圈或带有 12”立管的 PN16 DN80 法蘭和垫圈 |
|
保護窗口： |
藍寶石 |
|
精度： |
读數的 1％（K） |
|
重複性： |
1 K |
|
尺寸： |
254 x 560 x 810 mm*（* 或 1120 或 1420 mm）；10 x 22 x 32 英寸**（** 或 44 或 56 英寸） |
|
額定功率： |
21.6 - 26.4 V dc，0.6 A |
|
重量： |
< 25 kg（609 mm/24 英寸版本） |
|
防護等級： |
IP65 |
|
攝像機供應源 |
|
|
接口： |
通过百兆以太网的數字數據（M12、8 引腳） |
|
服務 : |
水、仪表空气、电源輸入，位于外壳後部 |
|
电源單元（PSU）和終端以太网盒 |
|
|
組件： |
电源（PSU）/以太网通信盒（ECB） |
|
FCB - 防護等級： |
IP65 |
|
尺寸： |
174 x 93 x 56 mm / 6.5 x 3.6 x 2.2 英寸（PSU） / 230 x 200 x 115 mm / 9.1 x 7.9 x 4.5 英寸（ECB） |
|
重量 : |
1.2 kg / 2.5 磅（PSU） / 0.8 kg / 1.7 磅（ECB） |
|
接口： |
可選的光纖數據接口 |
|
图像處理 |
|
|
软件： |
IMAGEViewer 和 IMAGEPro 高級图像處理和控制软件 |
|
工作站： |
PC 工作站（可選） |
|
接口： |
開放數據接口，Modbus TCP，Moxa I/O 單元 |
|
配件 |
|
|
可選配件： |
电源、电缆、水冷/净化安裝座和管道、软件、工作站、自動缩回系統 |
