产品概述：

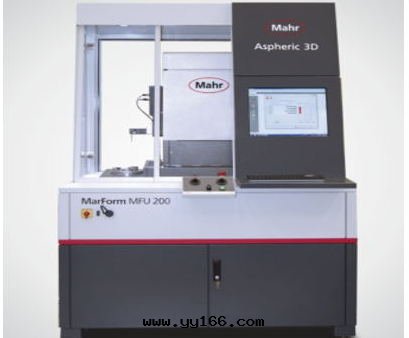

Mahr 開發了 MarForm MFU 200 Aspheric 3D，藉此可以在生产区域附近以 2D / 3D 方式快速測试光学組件。MarForm 測量仪的精确度和穩定性幾十年来一直受到普遍認可。現在借助 MarForm MFU 200 Aspheric 3D 将这些經验應用到了光学产業。
精度
MarForm MFU 200 Aspheric 3D 是精密測量仪器，有非常低的測量不确定性，是優化加工流程的理想選择。
測量原理

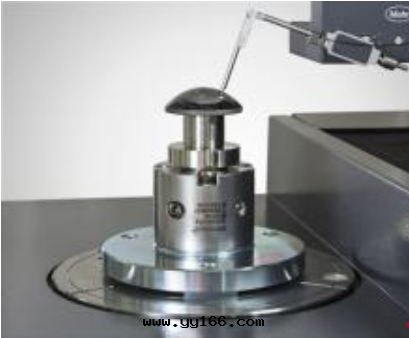

MarForm MFU 200 Aspheric 3D測量光学組件的表面形态。当然，利用透鏡頂點的輪廓也可以快速記录 2D測量結果。对于3D測量，先在一个序列中測量透鏡頂點偏移 90° 的两个直線輪廓。然後旋轉C軸記录多个同心极性輪廓。然後使用这些測量點生成表面形态。利用完全可定位的測杆可以測量间斷的表面。在減震櫃中使用測量站可以避免測量对象受到外部干擾，如震動和灰塵。
測量流程
-
在開始測量之前，先選择标準形狀類型，然後为預期參考鏡头設置參數。下一步驟将記录測量數據并與鏡头的标準數據对比。
-
RMS 值、PV 值和傾斜誤差均顯示为參數。
-
在软件中，将标準非球面調整到拟合非球面时，球面的各个參數，如曲率 R0 的半徑、錐形常數 k 和非球面系數 Ai 可調整到測量結果。
-
測量值和标準透鏡之间不同的表面形态顯示为彩色線图。然後 2D 輪廓和差异表面形态導出为已知格式以为车床进行校正。
-
除如上所述測量球面和非球面之外，也可使用标準形狀作为錐形輪廓或測量和評估其他旋轉对稱对象或对3D散點图进行 Sagitta 描述。
