产品概述：

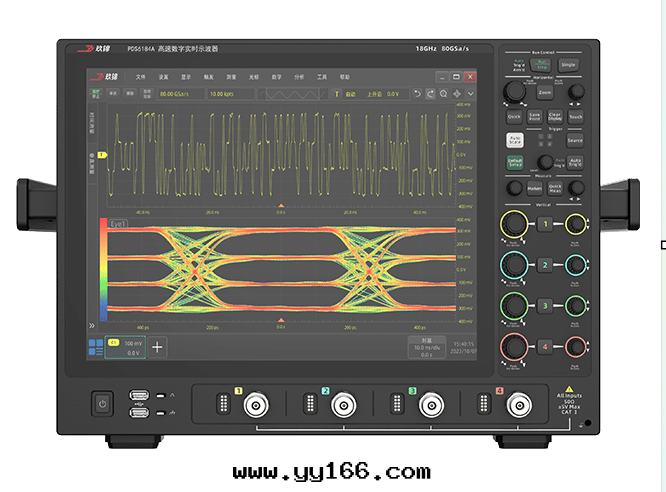

PDS6184A是一款4通道大带宽高采樣率的數字實时示波器，具備快速的波形捕獲、波形存儲、波形三維熒光顯示、參數測量、數学運算，及多種触發、串行解碼分析、實时眼图與抖動分析等高級功能。
優勢特點：
• 极致的捕獲性能：18 GHz實时带宽與80 GSa/s采樣率的硬核組合，确保能夠无失真地捕獲和分析当今最前沿的高速串行信号與宽带模拟信号。
• 完整的通道配置：提供4个全带宽、高采樣率通道，支持对多路高速信号进行同步測量與对比分析，滿足複雜系統交互調试的需求。
• 強大的高級分析功能：集成實时眼图與抖動分析等專用工具，无需額外软件或複雜設置，即可直接对高速串行鍊路进行性能評估與一致性預測试，极大提升工作效率。
• 超高精度的触發系統：配備触發精度 < 500 fs 的丰富數字触發，能夠穩定、精準地捕獲偶發的毛刺、窄脈冲等异常事件，是进行高難度故障診斷和精确时间測量的關鍵。
• 面向未来的解決方案：其頂尖的性能指标與高級分析能力，直接針对56G/112G PAM4、PCIe Gen5/6、800G以太网等下一代技術和标準，是相關领域研發與验證的核心測试仪器。
主要功能：
• 基礎測量：
具有強大的眼图與抖動分析功能、对每次捕獲的UI快速疊加顯示，进行眼图參數測量，包括：眼高、眼宽、交叉等；支持多種时鐘恢複方式，包括：常數时鐘、一階鎖相环、二階鎖相环和外部时鐘。
• 直方图分析：
支持直方图分析功能、对參數的測量數據进行統計處理，以直方图的形式呈現，幫助用戶觀察长时间內參數測量結果的分析，更快地發現信号的潜在异常。
• 通过性測试：
支持硬件Pass/Fail測试，可應用于信号的长期检測、設計期间的信号監測和生产線上的測试。 用戶通过“标準”設定測试規則，将被測信号和“标準”波形进行对比，顯示測试結果的統計信息。
• 多種触發及協議解碼功能：
支持邊沿触發、脈宽触發、斜率触發、總線触發等丰富的触發類型、可以幫助工程师快速捕獲并隔離出關注的信号。具有丰富串行協議解碼，包括I²C、SPI、CAN、LIN、FlexRay、USB、RS-232/422/485/UART、MIL-STD-1553B、PCIe。
• 搜索功能：
幫助用戶快速地從捕獲的複雜信号中找到特定的事件并进行标記，波形搜索可以設定搜索条件，包括：邊沿、脈宽、總線、斜率等。
• 實时眼图分析及抖動測量：
具有強大的眼图與抖動分析功能、对每次捕獲的UI快速疊加顯示，进行眼图參數測量，包括：眼高、眼宽、交叉等；支持多種时鐘恢複方式，包括：常數时鐘、一階鎖相环、二階鎖相环和外部时鐘。
