产品特點：

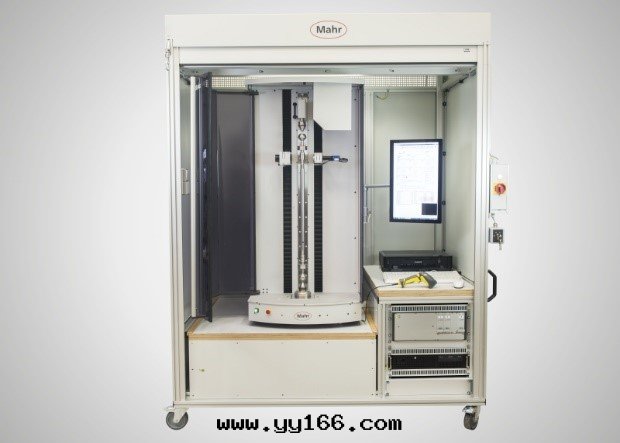

MarShaft SCOPE plus 是通用型全自動光学軸測量系統，用于測量旋轉对稱的工件。它有一个高精度圆度測量軸 (C)，一个垂直測量軸 (Z) 和一个水平測量軸 (X)，還可選配一个带感應測头的接触測量系統，用于測量徑向或軸向跳動或直線度。该測量設備已根據光学測量系統进行校準，所以它可以執行接触和光学測量任務，利用缩放功能還可以測量傳統測量方法難以測量的细节，因此MarShaft SCOPE plus 不僅适合苛刻的车间环境，也适合检測室。
功能特點：
-
· 自動測量程序
-
· 矩阵相機，1280 x 1024 像素
-
· 用戶友好型触摸屏操作
-
· 一个測量仪器可用于多个測量任務
-
· 很好的车间兼容性
-

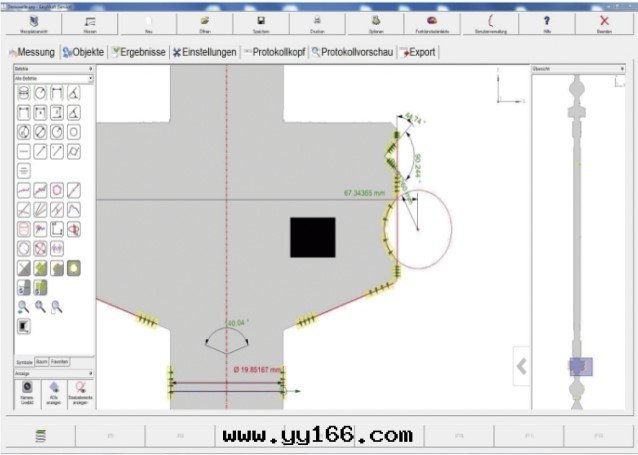

· MarWin EasyShaft 软件提供很好的靈活性和用戶友好型操作
典型應用：
可應用于典型工件的旋轉对稱測量，如生产车间，質量检測室。
-
轉向零件、三杆、傳動軸
-
架、軸颈、空心軸、驅動軸
-
活塞、凸輪軸
-
渦輪增壓器軸
-
骨螺丝
-
蝸輪、平衡軸
-
液壓零件、閥（柴油機）
-
注射閥等
技術參數：
| 直徑誤差限度 (X) (µm) | (1.0 + L/125) L in mm(at 20°C ± 1°C on reference standard) |
| 驅動 | Servo motors |
| 鏡头 | 遠心精密透鏡高分辨率 CCD 阵列 |
| 长度誤差限度 (Z) (µm) | (2 + L/125) L in mm(at 20°C ± 1°C on reference standard) |
| 角分辨率 (°) | 0.01 至 0.0001 |
| 測量範圍直徑 (X) (mm) | 80 或 120 |
| 工件最大重量 (kg)（文本） | 15 (optional 30) |
| 长度/直徑分辨率 (mm) | 0.01 至 0.0001 |
| 測量範圍 (Z) (mm) | 350 / 750 / 1000 |
