産品概述：

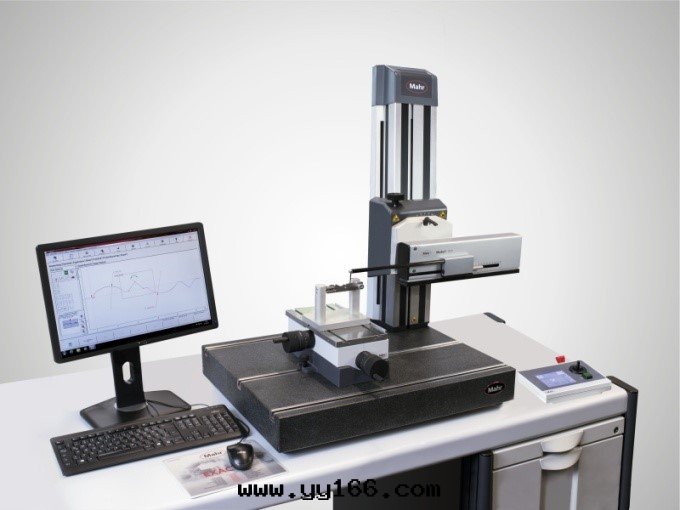

準确的工件和工具幾何形狀的測量和评估，是研究、技術和工業最主要的需求之一，而由驅動器、測量工作台及穩定可靠的软件控制和定位組成的MarSurf XC 2，不僅能實現簡單、快捷、低成本的二維轮廓測量，還能满足精度和不同评價範圍相關的各方面需求，提供安全而可靠的結果，因此是它目前市场上頗受歡迎的轮廓計量设備。
功能特點：
-
可顯示測量程序的注釋
-
支持交互式操作元素评定和自動操作程序
-
使用“双向針尖”測針可以測量上轮廓和下轮廓，並可進行相互评定
-
评定轮廓的不同截面並建立数據
-
可以跨越障礙物進行分段測量，如小孔或陡峭的邊
-
以DXF文檔輸入和輸出進行理論和實際測量的比較
-
PVC 200驅動器和带有自有知識産權的測量臂，在更換測臂时不需要工具，亦不需要对測臂進行校準
-
可靈活地手動自由改變測量力
-
可以建立直線和圆弧理論轮廓
-
可设定實際測量轮廓不同的測量範圍，每一个範圍可指定不同的公差和评定
-
利用相關元件，更換基準元件後可立即对基準元件相關的参数重新計算
-
密碼保護用戶訪問權限，避免不當使用
-
以多年经验为基礎的出色校準流程，包括幾何形狀校準、測量力校準、彎曲補償等等
-
穩定、堅固的測头
-
平滑運行，穩定而準确的驅動裝置
-
根據各種調整速度自動降低和擡高測杆
-
高定位精度
-
自有知識産權的測杆固定技術，防碰撞保護
典型应用：
-
機械制造：軸承、螺紋、螺紋柱、滾珠丝杠、軸、支架、阀門
-
生産領域最需要的測量：部分自動流程中的轮廓測量
-
汽 車 業：轉向、刹車系統、變速箱、曲軸、凸轮軸、气缸蓋
-
医 療：髋關节和膝關节內用假體的轮廓測量，医用螺丝的轮廓測量，種植牙的轮廓測量
技術参数：
| XC 2 MarWin MarSurf | |
| 接觸速度（Z 方向） | 0.1 至 1 mm/s |
| 測杆长度 | 175 mm, 350 mm |
| 測量速度（文本） | 0.2 mm/s 至 4 mm/s |
| 針尖半徑 | 25 µm |
| 掃描长度末尾（X 方向） | 120 mm |
| 分辨率 | Z 方向，相对探針針头：0.38 µm（350 mm 測杆）/ 0.19 µm（175 mm 測杆）在 Z 方向，相对于測量系統：0.04 µm |
| 掃描长度開始（X 方向） | 0.2 mm |
| 取樣角 | 在平滑表面上，取決于偏差：後緣高至 88°，前緣高至 77° |
| 定位速度（文本） |
X 方向返回速度：0.2 至 8 mm/s Z 方向：0.2 至 10 mm/s |
| 導块偏差 | < 1 µm（超过 120 mm） |
| 測量範圍 mm | （Z 方向）50 mm |
| 掃描长度（文本） | 0.2 mm 至 120 mm |
| 測量力 (N) | 1 mN 至 120 mN |
附 件：
可 選：
-
MarSurf ST 750 測量立柱
-
手動控制面闆带操縱杆和顯示器 MCP 21
-
平行虎鉗，V 形块
-
设備工作台
软件選项：
-
DXF 導入選项
-
相切元素選项
-
螺紋评定選项
-
斜面選项
-
QS-STAT / QS-STAT Plus 選项
-
拓撲選项
