产品概述：

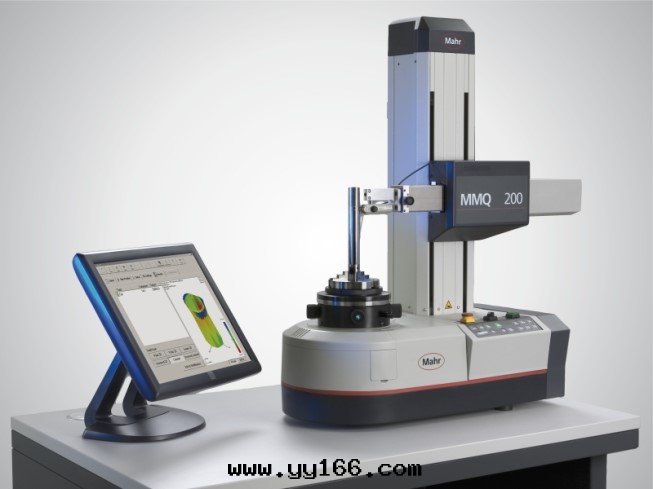

MMQ200是标準圆柱度仪，既适用于生产現场，也可用于測量室內。
功能特點：
-
· 根據 DIN/ISO 1101 去除形位偏差
-
· 全自動測量序列
-
· 圆度測量軸 (C)
-
· 機動垂直測量軸 (Z)
-
· 機動水平定位軸 (X)
-
· 手動調心調平工作台
-
· T20W 手動长度測头或
-

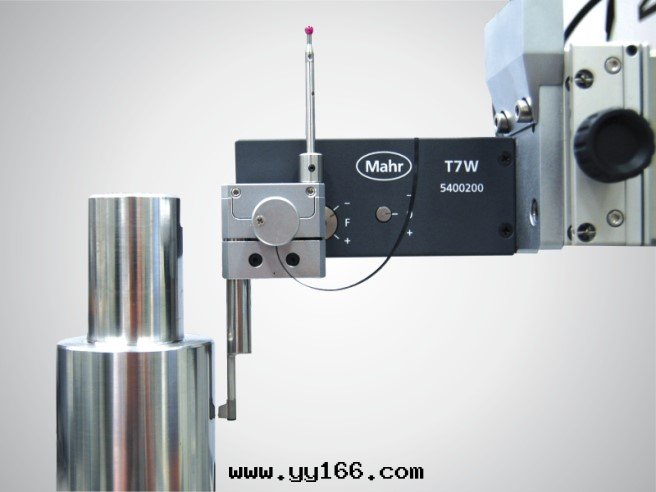

· T7W 機動測头
-
· 人體工学控制面闆，也可用于啟動所選的測量程序（P1、P2、P3）
典型應用：
MMQ200圆柱度仪能夠全自動地按标準D1N/1SO1101評定形位誤差，從而验證产品質量。它可以測量的參數有：
-
圆度
-
直線度
-
平面度
-
平行度
-
錐度
-
同心度、同軸度
-
跳動、全跳動
-
圆柱度
-
傾斜度
-
垂直度
-
角度
-
扇形区间上的圆度、平面度、徑向跳動
-
区间上的直線度評定
技術參數：
| 圆度偏差（µm+µm/mm 測量高度）* | 0,015 + 0,0003 |
| 圆度偏差（µm+µm/mm 測量高度）** | 0,03 + 0,0006 |
| 軸向跳動偏差（µm+µm/mm 測量半徑）* | 0,02 + 0,0001 |
| 軸向跳動偏差（µm+µm/mm 測量半徑）** | 0,04 + 0,0006 |
| 調心調平工作台 | 手動 |
| 工作台直徑 (mm) | 160 |
| 工作台負载，居中 (N) | 200 |
| 速度 (rpm) 50 Hz / 60 Hz | 0.2-15 |
| 測量路徑，機動 (mm)，Z 軸 | 250 |
| 直線度偏差/100 mm 測量路徑 (µm)**，Z 軸 | 0.15 |
| 直線度偏差/總測量路徑 (µm)**，Z 軸 | 0.3 |
| 跟踪方向的平行度偏差 Z-/C-軸 (µm) | 0.5 |
| 測量速度 (mm/s)，Z 軸 | 0.5-30 |
| 定位速度 (mm/s)，Z 軸 | 0,5-100 |
| 定位路徑 (mm)，X 軸 | 150，機動 |
| 定位速度 (mm/s)，X 軸 | 0,5-30 |
版 本：
MarForm MMQ 200 有两个型号：作为带通用測头 T20W 的測量站，和作为带機動測头 T7W 的測量站，後者具有獨特的動力驅動。MMQ 200 使用 EasyForm 软件操作。它通过触摸屏技術进行控制，使鼠标操作變得异常簡單。
形狀測量站，带 T20W
MarForm MMQ 200 形狀測试仪
T20W 长度測头，手動，带測头杆
EasyForm 測量和操作软件
Intel 級計算機，Windows 7 Ultimate 64 位
24 英寸 TFT 顯示器
彩色噴墨打印機带连接線
卡盤直徑 100 mm
形狀測量站，带 T7W
MarForm MMQ 200 形狀測试仪
T7W 长度測头，手動，带測头杆
EasyForm 測量和操作软件
Intel 級計算機，Windows 7 Ultimate 64 位
24 英寸 TFT 顯示器
彩色噴墨打印機带连接線
卡盤直徑 100 mm
