矢量网络分析儀的应用

作者：admin      时間：2020年05月08日

引 言

在科研及生産中，高性能的矢量网络分析儀是功能最強的网络分析儀，它对于各種微波器件和組件的特性分析具有至關重要的作用。它具有频域和时域两類測試功能，可以很好地完成諸如濾波器、放大器、混频器以及系統中有源和無源微波組合等的各種参数的調試、測試。安立公司提供的一體化37200/37300系列矢量网络分析儀具有频率範圍宽、動态範圍大、分辨率準确度高、快速實时、使用簡捷、靈活方便等特點，为工程师们提供了极大的幫助。下面我就37247A及37369C矢量网络分析儀的部分应用作一粗淺的介紹。

两路相位平衡調試

在某雷达産品的研制和系統的總調过程中，会对和差两路相位的不平衡性提出要求，为了使和差两路的相位满足设計要求，除了在设計时要仔细考虑影響相位不平衡的諸多因素以及減少相位不平衡的方法，還要在今後的總調中加以調整修正，以适应整个系統的要求。根據總調現场的条件，我们需要有一个快捷有效、切實可行的測量手段。以前我们使用的是八十年代初的手動矢量网络分析儀，精度較低，顯示不直觀，測量結果無法輸出。

为了确保測試的精度和有效性，和差两路相位平衡的測試宜采用包括天線、饋線以及高频接收機和差相加器（魔T）之前各微波器件在內的大系統統調測量，安立公司的37247A矢量网络分析儀为这个調試提供了有力的測量手段。

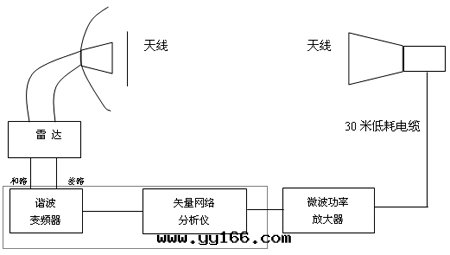

图1 和差相位平衡測試框图

图1顯示了和差相位平衡的測試框图。以任一路作为基準，利用37247A矢量网络分析儀的校準（RESPONSE-THRU）或迹線存儲運算（DATA→MEM，DATA/MEM）功能，可以很直接地看到和差两路的相位平衡情況，見下图。

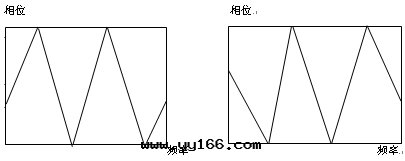

　　图2 配平前的和差两路相对相位

图2顯示了和差两路配平前的相对相位。從图中可見，两路的相位差未达到要求，需要調整。根據网络分析儀測量出的相位差数，由公式Δl=ΔΦ/（2π/λg）計算出須增加的匹配长度Δl，垫接在電长度短的支路上，並通过网络分析儀實时分析觀察，直至满足技術要求为止，最終結果可通过繪图儀或磁盘輸出。

另外，也可通过37247A网络分析儀的內部電长度補償功能（配合适當的介電常数），自動計算出配平时須修正的长度，該长度顯示在分析儀的顯示屏上，方便快捷。

放大器的1dB壓縮點

37369C不但具有频率掃描方面的諸多应用，而且還具備了功率掃描的能力，可对放大器的非線性性能進行描述。图3顯示了在某一频點上放大器的輸出功率與輸入功率的關系，图中的線性部分是放大器的小信号增益區域；輸入功率繼續增加时，增益就開始下降，放大器進入增益壓縮區，随着輸入功率的進一步加大，輸出功率将不再增加，繼而达到了飽和，放大器的1dB壓縮點即为增益相对于線性增益下降1dB时的輸入功率（或对应的輸出功率）。

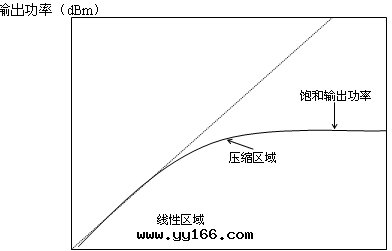

　　图3 放大器輸出功率與輸入功率

下面就是我们对所研制的Z002低噪聲放大器1dB壓縮點指标的檢定測試。这里，我们通过37369C內置的增益壓縮软件，可以很快地完成这一測試。首先，在37369C上按Appl鍵，選擇SWEPT POWER GAIN COMPRESSION功能，根據被檢放大器的工作频段设置需測的频率點（37369C最多可置10个點）：6GHz、8GHz、12GHz、14GHz、16GHz、18GHz，依照公式PSTART=壓縮點指标-增益-15dB及PSTOP ≈ PSTART+20dB 设定掃功率範圍。

图4

按照图4做線性功率校準，調整每个频點的源輸出功率，然後用被檢放大器替換功率探头，並選擇GAIN COMPRESS功能完成測試，結果为-20.7dBm（21.58dBm）。

时域功能

我们知道，在測量比較複雜系統的反射时，得到的是各部分影響的綜合結果，对于各具體部分（反射特性）的情況不易确定，这就給整體調試带来了不便。安立公司的37369C矢量网络分析儀的时域功能可方便地解決这个問題。网络分析儀的时域測量功能就是在频域中測量後，通过其內部處理器做反傅立葉變換得到时域響应，时域響应顯示了网络的反射系数和傳輸系数與时間的關系，它包含了每个反射點的幅度、位置信息以及每个傳輸通路的信息。

时域測量有两種不同的工作方式，即带通方式和低通方式。带通方式就是給出器件的脈冲響应，它适用于任何频率範圍，是最常用的工作方式。低通方式主要用来做低通器件的測量，它可提供器件的脈冲響应和階躍特性，通过顯示的特性曲線可以确定響应的幅值及反射點的類型（即阻抗特性R、L或C）。

时域測量中的"WINDOW"功能，可改善时域測量的動态範圍，提高时域響应中的幅度分辨力。另外，它還有一个非常有用的"GATE"功能，这是一个时間濾波器，形狀猶如一个带通濾波器，它可以去掉"GATE"以外的響应对測量結果的影響，很方便地選擇我们感興趣的部分進行測量分析。

网络分析儀的时域功能不僅可用于檢測電缆的反射點，實現故障定位，還可在傳輸測量中觀察被測设備各路的傳輸情況。我们在做聲表面波濾波器特性的測試时，其測量結果包括了多路傳輸、轉接器、連接電缆以及濾波器夾具等的影響，其真實特性無從而知。应用了时域測量的"GATE"功能之後，我们就可去除轉接器、連接電缆以及夾具等的影響，從而獲得該濾波器更準确的特性。
