产品概述：

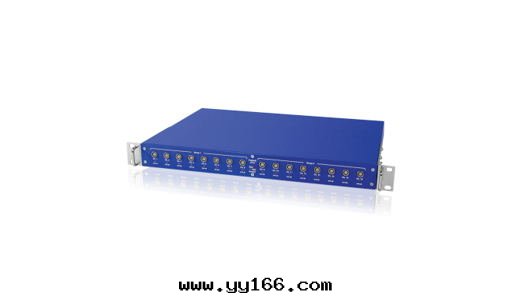

1、Pro DAQ 5716 - 16通道电橋信号調理單元：
- Pro DAQ 5716是一台19英寸，1U高的可盤裝信号調理單元，提供16个應變片或ICP傳感器的信号調理。可连接至一块Pro DAQ 3416 - 16通道ADC功能卡或两块Pro DAQ 3424 - 8通道24-bit ADC功能卡上使用。
- 橋路信号調理为每个通道提供了高至20V的可編程激勵电壓，以實現在0..10V及0..-10V的正/負激勵电壓的獨立編程，每通道的电流可达50mA。通过使用每个通道的遙感線自動補償引線电阻带来的損耗。內置的高性能120及350歐姆电阻，及用戶可自定義的电阻插槽可靈活切換1/4橋和半橋補償。
- 每通道配備了分流校準电阻以調理并移除橋路偏置电壓，三相通用型共模濾波器可去除任何不需要的高頻共模信号。同时每个通道包含了AC/DC耦合和ICP信号調理回路，支持TEDS class1 和 class2。
-
規格簡述：
- 1/4橋，半橋，全橋支持
- 內置分流器校準及自動平衡
- ICP (IEPE) 及TEDS支持
- 輔助調理模拟輸出用于连接至控制器或其他設備
- Lemo及RJ-45接口可選
- 0 ~±10 V激勵电壓, 精度0.05%
- 50 mA每通道最大激勵电流
- 120 Ohm, 350 Ohm或自定義 (用戶可自行安裝) 橋路匹配电阻，可通过软件指令選择
2、Pro DAQ 5821 - 16通道RTD信号調理單元：
- ProDAQ 5821系列信号調理單元适用于多種傳感器，如电阻，RTD，热敏电阻，低温二极管及各種电壓輸出型的傳感器。各型号的5821都具備精确的4線測量能力，因此每通道都提供高精度500μA激勵电流。电流源可对每通道进行獨立開關并被實时監測。为保證电流的高精度，輸出电流可由3416/ 3424闆卡上的'on-the-fly' 自校準功能进行校準。
-
規格簡述：
-
16通道
-
RTD，热敏电阻，低温二极管及电壓輸出型傳感器
-
2-, 3- 及 4-線傳感器支持
-
測试精度高至 0.003 °C
-
高精度激勵电流500 µA
-
可選10 µA激勵电流用于低温二极管
-
-
注：5821可分为5821-AA –BA –BB等版本，另有5822,5823,5824,5825等多系列信号調理單元，詳情咨詢Bustec。
