产品概述：

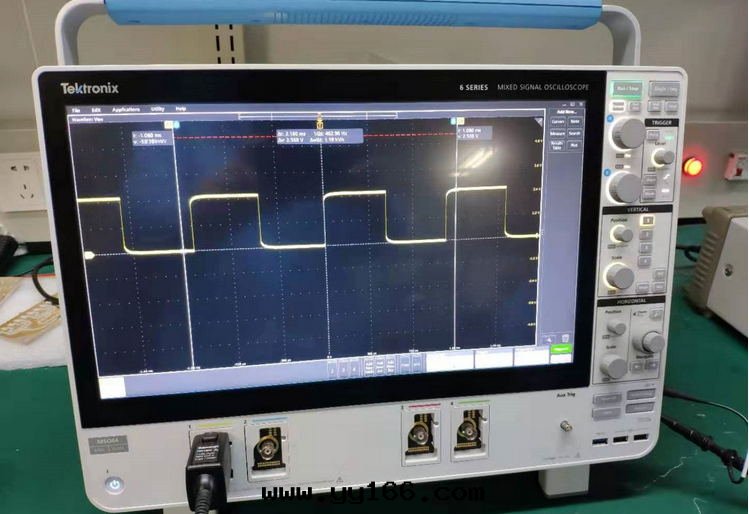

泰克公司全新混合信号示波器MSO6把中檔示波器的性能标杆提升到8GHz带宽，在全部4条通道上同时實現了25GS/s采樣率，MSO6基于突破性的TEK049平台和低噪聲的前端放大芯片TEK061，在同類示波器中創下了多个業界記录，滿足了設計人員開發更快速、更複雜的嵌入式系統的需求。
产品特點：
1、未来可期，輕松升級
MSO6支持整體升級，可選配內置任意波形/函數發生器，在产品注册後可免費獲得DVM和触發頻率計數器功能選件，還有多種協議選項及串行信号測试選件，同时亦可選择升級至Win10操作系統。

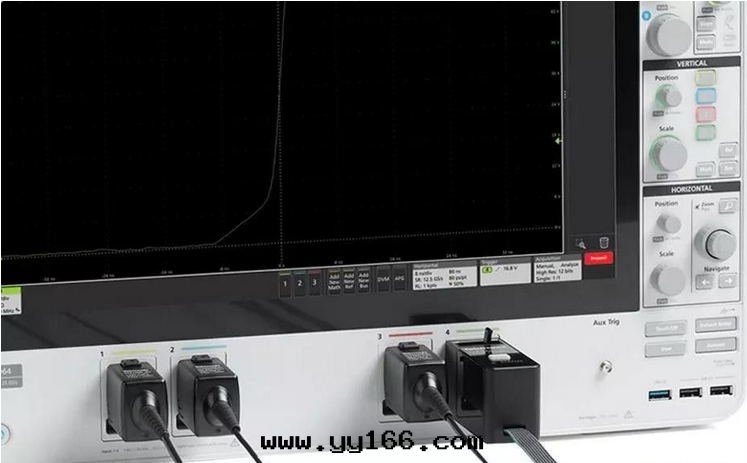

MSO6采用FlexChannel技術，示波器上每个輸入都可以作为一条模拟通道或 8 条數字通道使用。您只需把 TLP058 逻輯探头连接到任何輸入上，就可以完成轉換，异常靈活，配置起来异常方便。MSO6還可直接升級带宽，只需簡單的软件許可，就可以解鎖升級到8GHz。
2、低噪聲，高分辨率

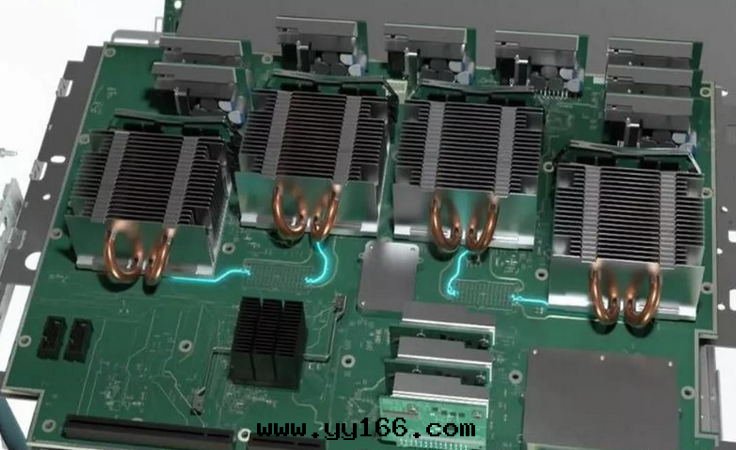

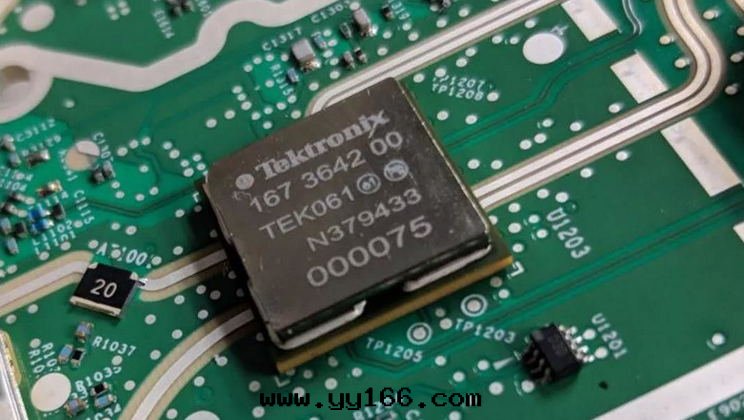

MSO6采用全新TEK049平台，實現12bits的高分辨率，在HighRes模式时，分辨率可达16bits。同时，由于采用了新型低噪聲前端放大ASIC—TEK061，大大降低了噪聲，在1mv/div时，實測的本底噪聲RSM值只有58uV，遠遠低于常規产品，提高了微小信号測量的準确度，为設計開發人員提供了準确可信的測试結果。
3、四通道全開，不漏任何细节
傳統示波器为了實現更高采用率，通常会采用交錯的ADC采樣系統，但是这種實現方法不僅要求每个ADC的垂直响應非常好，而且需要有非常精确的相位延遲采樣时鐘。
而泰克全新的MSO6使用了單片高采樣率的ADC，无需采用交錯的ADC采樣方式，即可在4条通道上同时實現25 GS/s采樣率，提高了測试精度，滿足了設計人員对多通道的測试场景的需求。
4、擴展解碼和串行分析功能
基于泰克全新TEK049平台MSO系列示波器推出以来，泰克已增加了多項功能，而这次在發布MSO6的同期，泰克還發布了可視触發功能及SPMI串行触發、解碼和搜索新選項，以及針对主流串行總線分析如车载以太网、USB2.0等一致性測试功能。
MSO6支持 DPOJET高級抖動和眼图分析软件包，擴展了示波器功能，您可以在连續时鐘周期內，对單次采集的每个有效脈冲进行抖動測量。多次測量和趨勢图快速顯示不同条件下的系統定时情况，包括随機抖動、确定性抖動和有界不相關抖動的分離。
5、全新高性能探头選項
为更簡便地连接快速信号，MSO6每条通道标配一支TPP1000 ,1GHz带宽无源探头，同时为适合MSO6的性能水平，泰克推出一系列更高性能的新型探头TDP7700，该探头为TriMode™探头，带宽可選4、6、8 GHz。
通过TriMode™探头，可进行高速總線分析要求的單端測量、差分測量和共模信号測量，而不用移動或改變探头。这些探头使用TekFlex™连接器技術，把有源緩冲器放在探头尖端，實現最好的信号保真度，支持各種连接方式连接被測器件，包括焊接尖端、直接连接和手持式點測。
