产品概述：

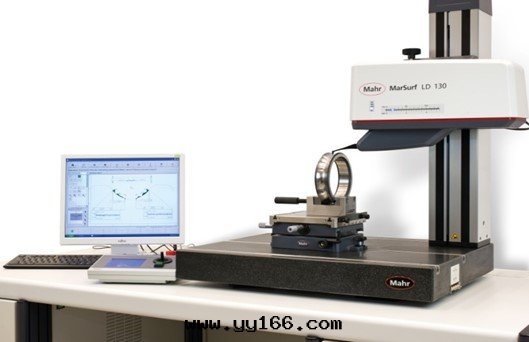

Mahr 度量先进的技術實現一步完成輪廓和粗糙度測量。MarSurf LD 130 和 LD 260 測量站經过系統化的設計以利用第一代設備的經验。
功能特點：
-
· 一步完成粗糙度和輪廓測量
-
· 高測量和定位速度可大幅減少測量时间
-
· 删除創新的測头系統
-
· 快速可靠的測杆更換，磁性支架同步检測測杆
-
· 长測量长度，高达 260 mm (MarSurf LD 260)，測量行程 13 mm（100 mm 測杆长度）或 26 mm（200 mm 測杆长度）
-
· 模块結構，方便維護
-
· 維護时无需完全拆卸測量立柱
典型應用：
-
機器制造：滾柱軸承、螺紋、螺紋柱、滾珠丝杠、軸、支架、球形接头、閥門
-
接近生产区域的測量：半自動到全自動的輪廓和表面粗糙度測量
-
汽车工業：引擎零件，包括气缸蓋、气缸體、曲軸、凸輪軸、閥門、轉向、變速箱、注入系統、渦輪增壓器
-
醫 療：髋關节和膝關节內用假體的輪廓和粗糙度，醫用螺丝輪廓測量，種植牙的輪廓和表面粗糙度測量
-
光 学：航空鏡头的輪廓和表面粗糙度測量
技術參數：
| 測量速度 |
0.02 mm/s 至 10 mm/s； 粗糙度測量推薦 0.1 mm/s 至 0.5 mm/s |
| 掃描长度末尾（X 方向） | 130 mm |
| 分辨率 | 0.8 nm |
| 掃描长度開始（X 方向） | 0.1 mm |
| 定位速度（文本） | 0.02 mm/s 至 200 mm/s |
| 測量範圍 mm |
13 mm (100 mm probe arm) 26 mm (200 mm probe arm) |
| 掃描长度（文本） | 0.1 mm - 130 mm 或 260 mm |
| 測量力 (N) | 0.5 mN 至 30 mN，可软件調整 |
附 件：
ST 750 測量立柱、平行虎鉗、V 形块，設備工作台、測量櫃、廣泛的測杆範圍
软件選項：
輪廓處理選項、MarWin 主波紋度選項 (WDc)、 ISO 13565-3 表面參數選項
用戶定義參數選項（還需要應用工程团隊的參數或工作）、 拓撲選項（僅 MarWin MarSurf XT）
MarSurf XT 選項带 MfM / MfM plus、螺紋評定選項、用于 MarSurf LD 120 / MarWin 的双探針選項、 斜面評估選項（符合 Bosch 标準）、QS-STAT / QS-STAT Plus 選項、數字 I/O 設置選項。
