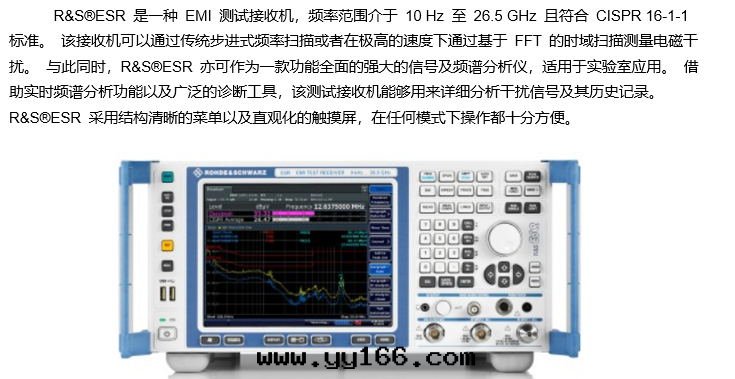

R&S ESR EMI測試接收機

频率範圍

R&S^®ESR3

9 kHz 至 3.6 GHz

R&S^®ESR3 （带 R&S^®ESR-B29 選件）

10 Hz 至 3.6 GHz

R&S^®ESR7

9 kHz 至 7 GHz

R&S^®ESR7 （带 R&S^®ESR-B29 選件）

10 Hz 至 7 GHz

R&S^®ESR26

9 kHz 至 26.5 GHz

R&S^®ESR26 （带 R&S^®ESR-B29 選件）

10 Hz 至 26.5 GHz

電平

最大射频電平（連續波）

射频衰減 ≥ 10 dB；
關閉射频前置放大器
射频衰減 ≥ 10 dB；
開啟射频前置放大器

30 dBm (= 1 W)

23 dBm (= 0.2 W)

最大脈冲電壓

射频衰減 ≥ 10 dB
   輸入 1
   輸入 2

150 V
450 V

最大脈冲能量

射频衰減 ≥ 10 dB； 10 μs
   輸入 1
   輸入 2

1 mWs
20 mWs

1 dB 壓縮

射频衰減 0 dB； 關閉射频前置放大器以及預選

+3 dBm，标稱值

中频及分辨率带宽

分析儀模式（频跨 ≥ 10 Hz）以及
接收機模式

10 Hz 至 10 MHz (–3 dB)，在 1/2/3/5/10 步长中

分析儀以及接收機模式

200 Hz、9 kHz、120 kHz (–6 dB)、
1 MHz（脈冲带宽）

带 R&S^®ESR-B29 選件（在分析儀以及接收機模式下）

增加 10 Hz 至 100 kHz
(–6 dB)，在十進位步长中

預選

在分析儀模式下可關閉

16 个固定濾波器

前置放大器

可開啟/關閉

1 kHz 至 26.5 GHz

測量时間

分析儀模式（掃描时間）

频跨 = 0 Hz： 1 μs 至 16 000 s
频跨 ≥ 10 Hz（掃描）： 1 ms 至 16 000 s
频跨 ≥ 10 Hz (FFT)： 7 μs 至 16 000 s

频率步长

接收機模式（步進式频率掃描）
接收機模式（时域掃描）

最低 1 Hz
0.25 × 中频带宽

檢波器

接收機模式

最高峰值、最低峰值、準峰值、均方根值、平均值、
具有計量时間常数的平均值
（CISPR 平均值）、RMS 平均值 (CISPR-RMS)

顯示平均噪聲電平 (DANL)

接收機模式，标稱值，平均值檢波器 (AV)，射频衰減 0 dB，端接 50 Ω
