SEM3200是一款高性能、應用廣泛的通用型钨燈丝掃描电子顯微鏡。拥有出色的成像質量、可兼容低真空模式、在不同的視场範圍下均可得到高分辨率图像。
大景深，成像富有立體感。丰富的擴展性，助您在顯微成像的世界中盡情探索。
SEBSEEDSEBSD等
光学導航
可快速定位目标樣品和感兴趣区域
*大图拼接
可實現全自動的采图和拼接，展示超大視野画面
图像混合成像（SE+BSE）
在一个图像中觀察到樣品的成分和表面信息
*双陽极結構
双陽极結構設計，提升了低电壓下的分辨率和成像質量
*低真空模式
在低真空下提供樣品表面细节和形貌，软件一鍵切換真空狀态
产品特點（*为選配件）
▶ 低电壓
碳材料樣品，低电壓下，穿透深度較小，可以獲取樣品表面真實形貌，细节更丰富。
毛發樣品，在低电壓下，电子束輻照損傷減小，同时消除了荷电效應。
▶ 低真空
过濾纖維管材料，導电性差，在高真空下荷电明顯，在低真空下，无需鍍膜即可實現对不導电樣品的直接觀察。
▶ 大視场
生物樣品，采用大視场觀察，能夠輕松獲得瓢蟲整體形貌及头部結構细节，展現跨尺度分析。
▶ 導航&防碰撞
光学導航
标配倉內攝像头，可拍攝高清樣品台照片，快速定位樣品。
手勢快捷導航
如框選放大：在低倍導航下，獲得樣品的大視野情况，可快速框選您感兴趣的樣品区域，提高工作效率。
防碰撞技術
1. 手動輸入樣品高度，精準控制樣品與物鏡下端距離，防止發生碰撞；
2. 基于图像識别和動态捕捉技術，運動过程中对倉內的画面进行實时監測；
3. 硬件防碰撞，可在碰撞一瞬间停止电機，減少碰撞損傷。(*SEM3200A需選配此功能）
特色功能
智能輔助消像散
直觀反映整个視野的像散程度，通过鼠标點擊清晰處，可快速調节像散至最佳。
自動聚焦
一鍵聚焦，快速成像。
自動消像散
一鍵消像散，提高工作效率。
自動亮度对比度
一鍵自動亮度对比度，調出灰度合适图像。
多種信息同时成像
SEM3200软件支持一鍵切換SE和BSE的混合成像。可同时觀察到樣品的形貌信息和成分信息。
快速图像旋轉
拖動一条線，图像立刻“擺正角度”。
丰富拓展性
掃描电子顯微鏡不僅局限于表面形貌的觀察，更可以进行樣品表面的微区成分分析。
SEM3200接口丰富，除支持常規的二次电子探測器（ETD）、背散射电子探測器（BSED）、X射線能譜仪（EDS）外，也預留了諸多接口，如电子背散射衍射（EBSD）、陰极射線（CL）等探測器都可以在SEM3200上进行集成。
背散射电子探測器
二次电子成像和背散射电子成像对比
背散射电子成像模式下，荷电效應明顯減弱，并且可以獲得樣品表面更多的成分信息。

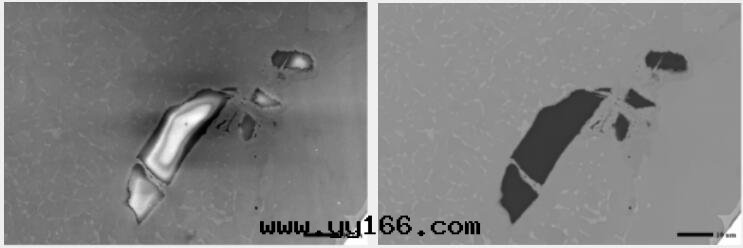

鍍层樣品：

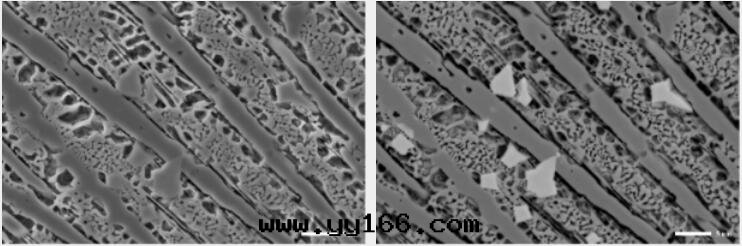

钨鋼合金樣品：

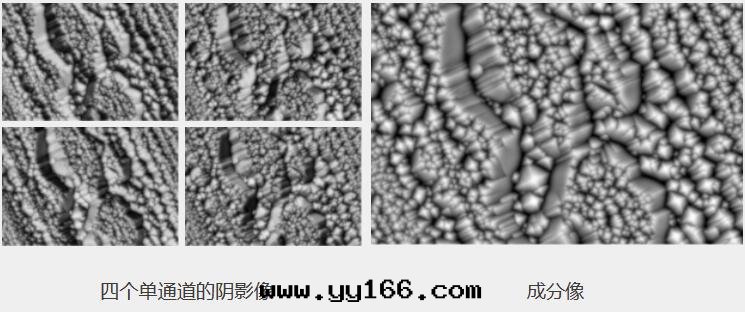

四分割背散射电子探測器——多通道成像
探測器設計精巧，靈敏度高，采用4分割設計，无需傾斜樣品，可獲得不同方向的陰影像以及成分分布图像。
能譜
LED小燈珠能譜面分析結果。
电子背散射衍射
钨燈丝电鏡束流大，完全滿足高分辨EBSD的測试需求，能夠对金屬、陶瓷、礦物等多晶材料进行晶體取向标定以及晶粒度大小等分析。
该图为Ni金屬标樣的EBSD反极图，能夠識别晶粒大小和取向，判斷晶界和孿晶，对材料組織結構进行精确判斷。

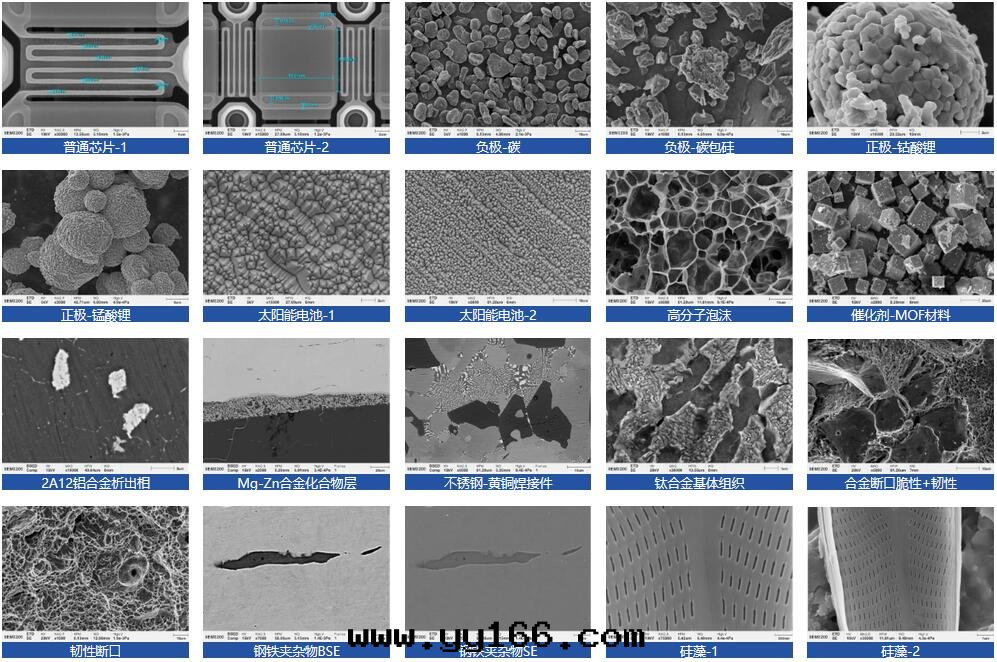

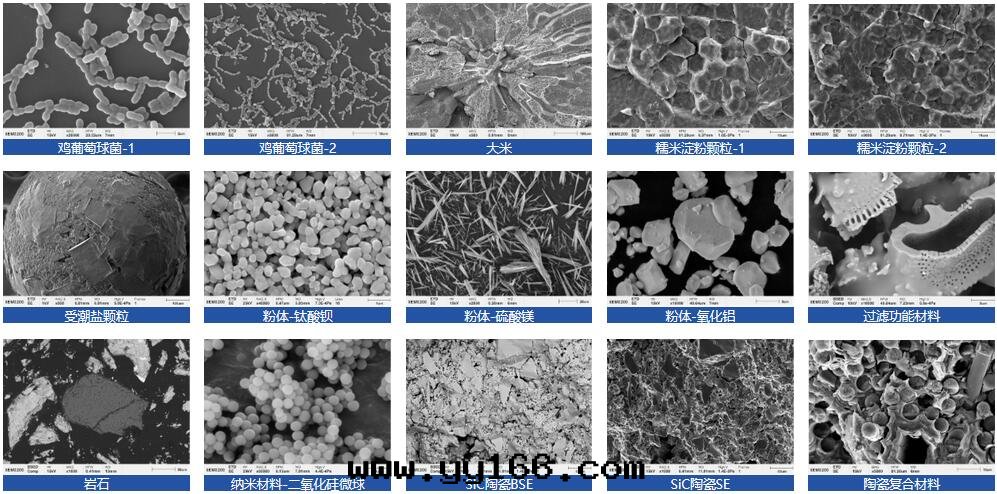

應用案例
产品參數
| 型号 | SEM3200A | SEM3200 | ||
|---|---|---|---|---|
| 电子光学系統 | 电子枪類型 | 預对中型發叉式钨燈丝电子枪 | ||
| 分辨率 | 高真空 | 3 nm @ 30 kV（SE） | ||
| 4 nm @ 30 kV（BSE） | ||||
| 8 nm @ 3 kV（SE） | ||||
| *低真空 | 3 nm @ 30 kV（SE） | |||
| 放大倍率 | 1-300,000x（底片倍率） | |||
| 1-1000,000x（屏幕倍） | ||||
| 加速电壓 | 0.2 kV～30 kV | |||
| 成像系統 | 探測器 | 二次电子探測器（ETD） | ||
| *背散射电子探測器、*低真空二次电子探測器、*能譜仪EDS等 | ||||
| 图像保存格式 | TIFF、JPG、BMP、PNG | |||
| 真空系統 | 真空模式 | 高真空 | 優于5×10-4 Pa | |
| *低真空 | 5～1000 Pa | |||
| 控制方式 | 全自動控制 | |||
| 樣品室 | 攝像头 | 光学導航 | ||
| 樣品倉內監控 | ||||
| 樣品台配置 | 三軸自動 | 五軸自動 | ||
| 行程 | X: 120 mm | X: 120 mm | ||
| Y: 115 mm | Y: 115 mm | |||
| Z: 50 mm | Z: 50 mm | |||
| / | R: 360° | |||
| / | T: -10°～ +90° | |||
| 软件 | 語言 | 中文 | ||
| 操作系統 | Windows | |||
| 導航 | 光学導航、手勢快速導航 | |||
| 自動功能 | 自動亮度对比度、自動聚焦、自動像散 | |||
| 特色功能 | 智能輔助消像散、*大图拼接（選配软件） | |||
| 安裝要求 | 房间 | 长 ≥ 3000 mm，宽 ≥ 4000 mm，高 ≥ 2300 mm | ||
| 温度 | 20 ℃～25 ℃ | |||
| 湿度 | ≤ 50 % | |||
| 电气參數 | 电源AC 220 V(±10 %)，50 Hz，2 kVA | |||
