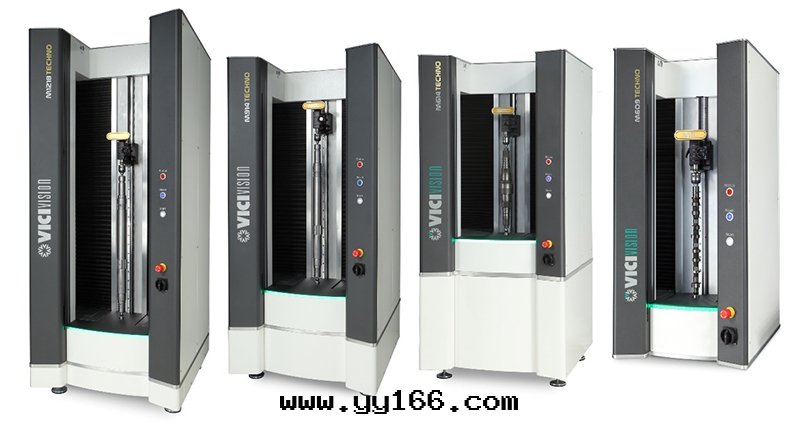

TECHNO系列用于圆柱形零件的光学測量機
TECHNO系列的機器适合直徑为40至18-毫米，长度为300至1250毫米的工件。TECHNO廣泛的量程适合您的多種需求。
TECHNO的特征
- 高分辨率：可捕捉细微特征的詳细图像
- 重型設備：最大機器的負载能力可达60公斤
- 廣泛的量程：廣泛的量程适合多種不同工件的測量
- 專用软件工具：适合測量曲軸精度高，可加配輔助功能（接触式探針&共聚焦系統）
- 特殊應用：可測量凸輪軸，曲軸和渦輪等特殊工件
可測量的數值
|
静态測量項： 直徑 长度 角度 圆弧角 倒角 |
動态測量： 同軸度 跳動 圆度 圆柱度 圆錐 |
螺紋： 标稱直徑 中徑 底徑 牙型角 螺距 跨棒距 |
螺母： 螺母直徑 不对稱度 相位角 |
輪廓測量項（選配） DXF輪廓比对 DXF導出 |

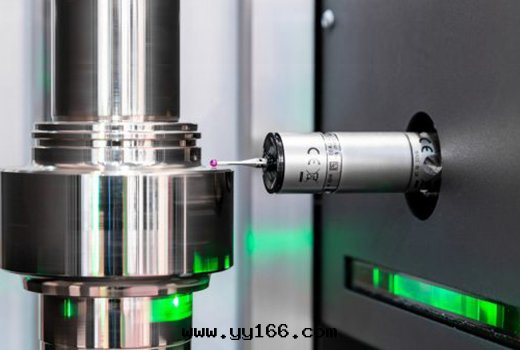

接触式探針：将光学技術和接触式探針測量系統結合起来为軸類測量提供多種检測方案
- 配備雷尼紹掃描式探針，将探針安裝在光学鏡头的上方，为客戶工件进行特定選型，覆蓋整體測量範圍，为静态、幾何、螺紋等尺寸进行互補全方位检測。
光学與探針的結合可測量一下數據：
. 端面跳動和全跳動. 长度
. 平行度
. 垂直度
. 鍵槽宽度
. 鍵槽深度
. 鍵槽长度

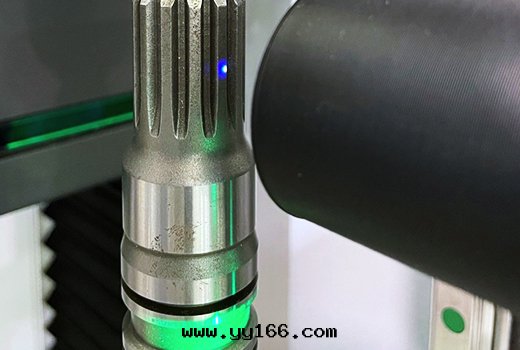

共聚焦系統：用一次掃描就能測量出花鍵軸的典型特征
新的共聚焦傳感器能夠快速验證花鍵的符合性。通过检測內徑，輥筒尺寸和輥筒尺寸上的跳動，一次掃描就能重建整个輪廓，并測出以下數據：
. 小直徑
. 銷軸上的尺寸
. 花鍵间距的變化
. 花鍵的同軸度
. 齒圈跳動
