产品概述：

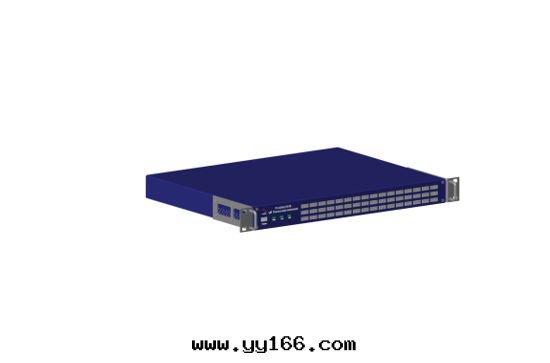

ProDAQ 6150是一款高精度LXI热电偶測试設備,可提供16/32/48路測试通道。可支持所有常用的热电偶類型，如J,E,N,K,T,R,S,B，同时也可通过可編程轉換器支持用戶自定義類型。每通道间及通道與機箱间絕緣。
模拟輸入:ProDAQ采用24位Sigma-Delta ADCs以提供可以保證的測试精度，每通道獨立的ADC可實現同步測量。采樣頻率可設为5S/s至500S/s。內置了每通道獨立的EMI濾波器以降低可能出現的高頻干擾，当采樣率为20S/s或以下时50/60Hz的工頻干擾将被自動去除。
保證測试精度的一个重要环节即CJC冷端補償。ProDAQ 6150为每个通道配置了獨立的冷端補償傳感器并實現了0.1℃的冷端補償精度。每个通道都配備了斷偶检測功能，一旦發生斷偶可通过软件和前面闆LED燈報警。
技術參數：
|
輸入通道 |
16,32,48 |
斷偶检測/指示 |
是，每通道獨立 |
|
絕緣度 |
300V(通道间，通道对地) |
控制接口 |
以太网，LXI可編程接口 |
|
ADC分别率 |
24位 |
环境温度 |
0°C to +50°C (工作)；-40°C to +70°C (存儲) |
|
ADC采樣率 |
5至500采樣每秒 |
环境湿度 |
10% - 90% (无冷凝) |
|
EMI濾波器 |
是，每通道獨立 |
供电 |
90-264V AC,43-63Hz |
|
輸入通道保護 |
是 |
功耗 |
最大70W |
|
輸入類型 |
J,E,N,K,T,R,S,B,自定義 |
尺寸 |
19”,1U,可盤裝 |
|
冷端補償 |
每通道獨立，精度0.1℃ |
|
|
精度
|
热电偶類型 |
温度範圍 ℃ |
400℃时典型測试精度(已包含CJC誤差) ℃ |
|
J |
0 – 750 |
0.17 |
|
K |
-200 – 1250 |
0.19 |
|
T |
-250 – 350 |
0.16 |
|
E |
-200 – 900 |
0.15 |
|
S |
0 – 1450 |
0.20 |
|
R |
0 – 1450 |
0.20 |
|
B |
0 – 1700 |
0.23 |
|
N |
-270 - 1300 |
0.20 |
