产品概述：

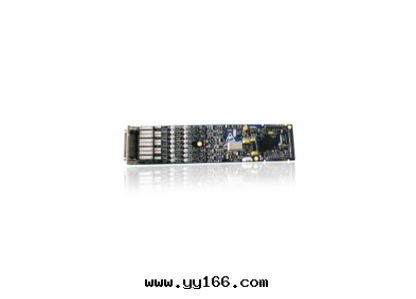

ProDAQ 3808 功能卡是 ProDAQ 3806 計數器、定时器的升級版本， 被設計工作在以下三種模（脈冲計數器、頻率計、时间间隔計數器即定时器） 中一種。在脈冲計數器和頻率測量模式，用戶可以在六个通道中處理高达 25MHz 的輸入信号。时间间隔計數器分辨率为 10ns，它覆蓋的範圍從 40ns 到 20000s，被分成六个子区间。脈宽測量測试时也可使用相同的範圍。
ProDAQ 3808 功能卡的每个通道有两个不同的計數器：32 位的脈冲計數 器和 24 位时间间隔計數器，提供脈冲計數器和时间间隔計數器同步運行。时间 间隔計數器可以計算连續的时间间隔并把結果存在闆载的 FIFO 內存中。这功 能卡有时间间隔平均功能，增加了时间和測量的精度。在闆载的 FIFO 內存中， 用戶可以存儲多达 128 次的數值，并實时動态顯示測量周期的读數。 时间间隔可以通过上升沿或下降沿或者輸入信号连續的邊緣来确定。 脈冲計數器和时间间隔計數器一般是通过門信号啟動的，而这門信号可以 由內部，外部或软件产生。
此外，触發信号（共用或每个通道單獨）可以用做 时间间隔測量的門限。这就提供了两種運行模式：窗口模式（触發器可以触發 測量触發脈冲脈持續时间）和啟動模式（触發開始測量）。每種模式可以基于 通道对通道进行獨立編程。 輸入信号可以是直流或交流附加 1MΩ 或 50Ω 阻抗。每个通道有 10 位的數 模轉換器，在輸入信号的全範圍內（正負 5V）設定一个阈值电平。
技術參數：
